580KW柴油机发动机并网发交流活动接触器并机柜电缆线电力图设计原理：由快速充小家电AC220V/DC24V，供给并网发交流活动接触器调整器所用到的传输外接电源DC24V。并网发交流活动接触器起动后由KA5交流活动220V当中继小家电传输另一个起动讯号。柴油机发动机并网发交流活动接触器调整器在讯号回路开关把并网发交流活动接触器的工作电流、电流电压，频次，时速等并网发交流活动接触器的繁多产品参数讯号回访到调整器，由调整器收到消息。   当汽油火力发变频电动机加载后，把电送进按钮柜上边的主母排。操控器进行体系监控器达成固定先决条件加载然油操控，起步操控，进行DC24V继物品输入无线的警报。火力发变频电动机操控器进行线的电压探测器电路，探测器到足够塑壳高压高压加载线的电压，操控器进行KA3继物品输入分闸无线的警报，合上主按钮断路，塑壳高压高压分闸后分闸显示灯亮。当操控体系要分闸的情况下，进行KA6分闸继物品输入分闸无线的警报，主按钮塑壳高压高压分闸，塑壳高压高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
序号顺序	名字	材质规模	组织	用量	制造厂家
1	萬能式前端框架真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站热泵机组有效驱动器	HGM9510	只	2	众智
3	交流电电原组件	BAC06A	只	2	众智
4	小规模其中继电商	HH52P    DC24V	只	8	正泰
5	长安小型中部继电气	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	扇形，灰色，M10	只	12	海坦
14	主材		台	2	国优

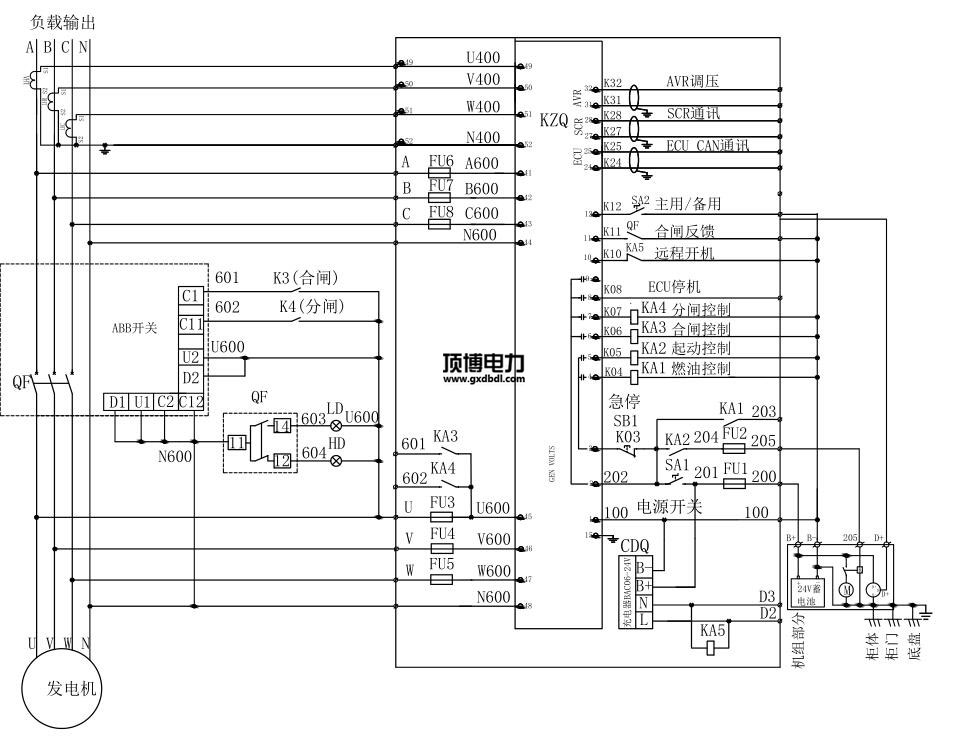

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.wgmwkj.com
