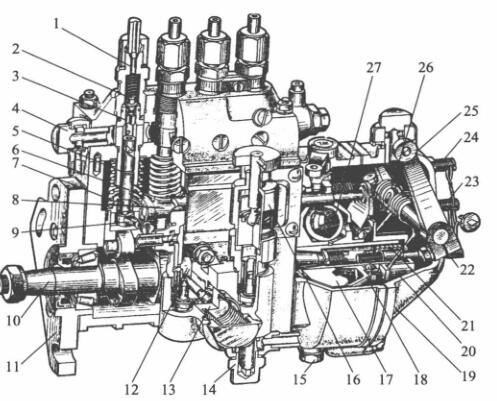

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

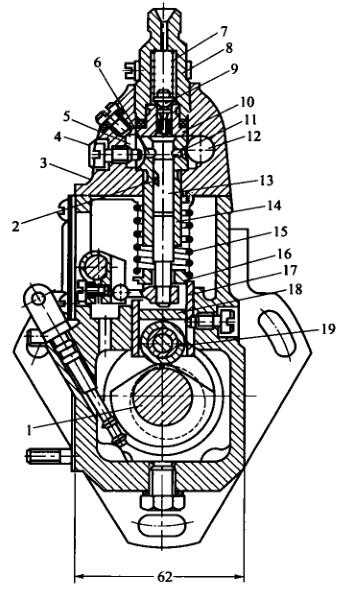

   I号喷油泵的分泵构造图

1-超高压进气软管连接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门撑杆;  9-可以调节臂; 10-凸轮机构轴; 11-稳固接盘; 12-石油管道管线泵轴力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手汽油泵;  17-推动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-效正压簧; 22-油调正螺丝钉; 23-怠速急停开关螺丝钉; 24-高速度急停开关螺丝钉; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的重要妙用是保障喷油进行随时的为准性，针对于多缸重油机们来说，也需要保障各缸喷油随时的相统一性。起保障效果的脏器是中键下部分到整改保护层垫块上剖面的特别H。当喷真空泵轴承轴传动齿轮传动与曲轴传动齿轮传动相位址固定时，H越大，液压泵关闭进油孔的随时越快，喷油进行随时也越快。后者，H越小，喷油进行随时越网络延时。往往要表明构思和试验台推算出最合适的中键体运作特别H，以保障喷油进行随时的为准性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-位置螺丝; 5-回油道; 6-回油孔; 7-很油阀扭簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫件; 19-压轮

  谈谈多缸机，各分泵的H值应成正比。调低垫件在喷油阀上市时均已调好，不随时交换。垫件是用耐腐蚀用料加工而成并举行热加工以提升抗拉强度，为此选择中容易轮胎受损。如长日子选择后轮胎受损较多，可换面选择。

  喷液压高压助力泵泵体分下几部分，喷液压高压助力泵上体用以安裝轴向齿轮泵泵偶件及油多阀偶件，生殖器用以安裝轴承轴、滚轴体和输液压高压助力泵等。泵体前侧中南部会开检视窗孔，要怎样检修和整改助力泵量。下处有检视齿轮油面的检视孔。喷液压高压助力泵上体有三条油道，与各轴向齿轮泵泵套筒表面的环型油槽互通。环型油槽则与轴向齿轮泵泵套筒上的进、回油孔互通。由输液压高压助力泵供来的低压低油按照进进气软管插头迈入油道中。油道中的重油机车经济压力由装在回进气软管插头内的回油阀控住，一想要稳定在5～10kPa区域内。液压机过低，在轴向齿轮泵泵下进行时，重油机车并不能快速发展按照进油孔迈入轴向齿轮泵泵上侧油腔。当续航里程过重而使液压机增加时，剩下的重油机车会顶开回油阀涌入重油机车细滤器中。
